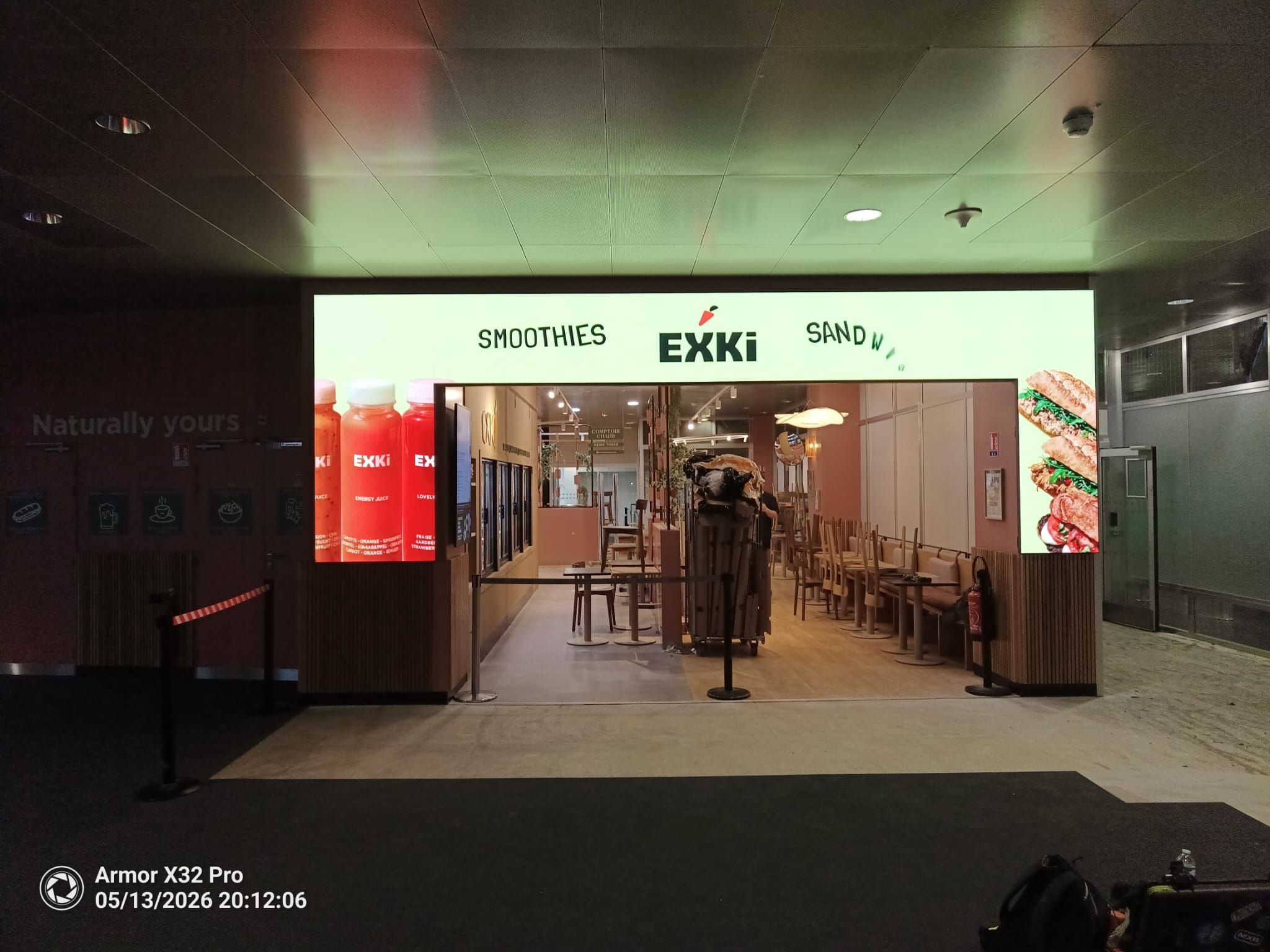

Installation d'une arche LED de 2.5mm Pixel Pitch

Prendre contact avec Infoway par téléphone Prendre contact avec nous
Prendre contact avec Infoway par email Prendre contact avec nous

Publié le 12/06/2026

•

Affichage Dynamique

Les Coulisses d’une Installation Écran LED Professionnelle : Guide Technique et Réalisation d’un Projet d'Affichage Dynamique en LED

Dans un paysage urbain et commercial saturé de stimuli visuels, la communication statique a laissé la place à l’interactivité. Pour capter l’attention, moderniser un espace ou transformer une vitrine en un puissant levier marketing, l’écran LED s'impose comme la solution technologique absolue. Cependant, passer de l’intention à un système d’affichage dynamique en LED performant ne s’improvise pas. Derrière la fluidité d’une vidéo haute définition se cache une ingénierie rigoureuse, un choix méticuleux de composants et une installation technique de haute précision.

En tant qu’expert de l’installation LED, Infoway vous plonge aujourd'hui au cœur d'une de nos récentes réalisations. Découvrez toutes les étapes de conception, les composants matériels professionnels utilisés (cabinets INFILED, contrôleurs NOVASTAR) et les défis techniques surmontés pour donner vie à un mur LED d’exception.

1. L’Étude de Cas : Anatomie Technique d’une Réalisation sur Mesure

Chaque projet d’affichage numérique haut de gamme commence par une analyse structurelle et volumétrique. Contrairement aux dalles LCD aux dimensions figées, un grand écran LED est une structure modulaire composée d'un assemblage de sous-ensembles appelés "cabinets" (ou caissons).

Pour cette réalisation spécifique, Infoway a conçu un dispositif hybride optimisé, combinant deux typologies de modules de la marque de référence mondiale INFILED, afin de couvrir une surface globale calculée avec précision au mètre carré.

Le matériel au cœur de la performance :

  • Modules Principaux : INFILED 26 Cabinets 600 — Ces caissons grand format (dimensions de 600 x 337.5 x 29.5 mm) constituent la structure majeure du mur d'images. Avec un poids optimisé de 5,2 kg par cabinet, ils minimisent la charge mécanique sur la cloison tout en assurant une rigidité parfaite.

  • Modules de Complément : INFILED 8 Cabinets 300 — Pour ajuster l'affichage aux contraintes architecturales exactes de l'espace sans laisser de bordures vides, nos techniciens ont intégré des caissons au format complémentaire (300 x 337.5 x 29.5 mm pour 4,2 kg). Cet assemblage sur mesure permet d'obtenir un ratio d’image parfait et une surface d’affichage totale sur-mesure (exprimée ici à travers des ratios de calcul précis comme 5,26 m² et 0,81 m²).

Spécifications d'affichage Indoor :

Pour assurer un impact visuel maximal en intérieur (Indoor) sans agresser le regard des visiteurs, les caractéristiques techniques retenues répondent aux plus hauts standards de l'industrie :

  • Pixel Pitch de 2.5mm : La distance entre chaque diode (pitch) de seulement 2,5 mm garantit une excellente résolution d'image et un confort de lecture optimal, même à une distance de visionnage rapprochée (à partir de 2,5 mètres).

  • Technologie LED 3 IN 1 SMD (SMD2020 Black LED) : L'utilisation de diodes "Black LED" permet de masquer les reflets parasites et d'offrir un taux de contraste exceptionnel avec des noirs profonds, sublimant les couleurs des flux vidéos d’affichage dynamique en LED.

  • Luminosité de 600 nits et Angle de Vision Extrême : Une puissance lumineuse constante de 600 nits couplée à un angle de vision de 160° (horizontal et vertical) assure une lisibilité parfaite du message, peu importe l'emplacement du client dans l'espace de vente.

2. L'Assemblage et l'Habillage : La Finition "Solid Skin WP-WK"

Une fois l’infrastructure électrique et réseau validée, nos techniciens procèdent au montage mécanique. procèdent au montage mécanique. L'assemblage des cabinets INFILED requiert une tolérance inférieure au millimètre pour éviter les lignes de démarcation (l’effet "grille") et offrir une surface visuelle totalement monolithique.

Pour parfaire l'intégration et protéger le matériel, ce projet inclut la mise en œuvre d'un revêtement d'habillage spécifique : le Solid Skin WP-WK (Prix au m²).

  • Protection des LED : Ce système d'habillage haut de gamme fait office de bouclier périphérique contre les chocs légers, la poussière ambiante et les manipulations involontaires, prolongeant ainsi la durée de vie théorique des composants (supérieure à 100 000 heures de marche).

  • Aspect Lisse : Au-delà de l'aspect sécuritaire, le Solid Skin assure une finition esthétique "aspect lisse" sur les tranches du mur LED, transformant le dispositif technologique en un véritable élément de design intérieur parfaitement intégré à l'architecture du bâtiment.

3. Électronique de Contrôle : le Cerveau Novastar et la Gestion Intelligente

Un écran LED géant n'est rien sans un processeur capable de traduire les signaux vidéo en millions de micro-impulsions électriques synchronisées. Pour orchestrer la diffusion d'un système d'affichage dynamique en LED, Infoway déploie l'écosystème NOVASTAR, la référence absolue du secteur.

Le Contrôleur de Rangement LED NOVASTAR

Au cœur de la régie technique de notre installation se trouve le contrôleur vidéo professionnel Novastar.

  • Capacité de traitement de flux à haute fréquence permettant un affichage fluide, sans scintillement (flicker-free), indispensable lors des captations vidéo ou pour le confort visuel quotidien.

Automatisation environnementale : Novastar Light Sensor

Pour optimiser la consommation énergétique (un enjeu majeur RSE pour les entreprises modernes) et garantir un confort de lecture permanent, nous intégrons systématiquement un Capteur de Luminosité Novastar (Light Sensor).

Connecté directement au processeur vidéo, ce petit capteur analyse en temps réel la lumière ambiante de la pièce :

  • En plein jour / Forte luminosité : Le système augmente automatiquement la puissance des nits de l’écran LED pour contrer les reflets et maintenir un impact visuel percutant.

  • En fin de journée / Basse luminosité : Le capteur réduit l'intensité lumineuse des dalles. Cette gradation intelligente permet de diviser la consommation électrique de l’écran par deux à certaines heures, d’éviter l’éblouissement des clients et de limiter la fatigue thermique des composants.

4. Pourquoi Choisir Infoway pour votre Installation LED et votre Affichage Dynamique ?

Piloter un projet d'affichage numérique ne s'improvise pas. Choisir infoway.fr, c'est s'assurer l'expertise d'un intégrateur certifié capable de gérer votre projet de A à Z :

  1. Conformité et Certifications Internationales : Tous les équipements sélectionnés pour nos réalisations (INFILED, NOVASTAR) disposent des certifications les plus strictes du marché : CE, FCC, ETL, RoHS et REACH. C'est le gage d'un matériel sûr, écologique, sans composants dangereux et répondant aux normes électriques européennes.

  2. Gestion de Projet Clé en Main : De l’étude de charge de vos cloisons jusqu'à la programmation de vos scénarios de diffusion, nous maîtrisons l'intégralité de la chaîne de valeur. Notre équipe configure vos players et assure l'infogérance à distance de votre parc d'écrans.
  3. Maintenance et Durabilité : Avec une durée de vie des LED supérieure à 100 000 heures, nos contrats de maintenance préventive et curative garantissent la pérennité de votre investissement pour de longues années.

5. Vous avez un projet d'affichage dynamique ?

Qu'il s'agisse d'équiper une salle de réunion d'un mur LED ultra-haute définition, d'installer un écran géant en vitrine à forte luminosité ou de déployer un réseau d'affichage dynamique en LED centralisé, faites confiance aux équipes d'Infoway.

Contactez nous dès aujourd'hui via notre site infoway.fr ou bien par téléphone au 01 80 03 19 99/97 pour obtenir une étude technique gratuite et un devis personnalisé sous 48 heures.
